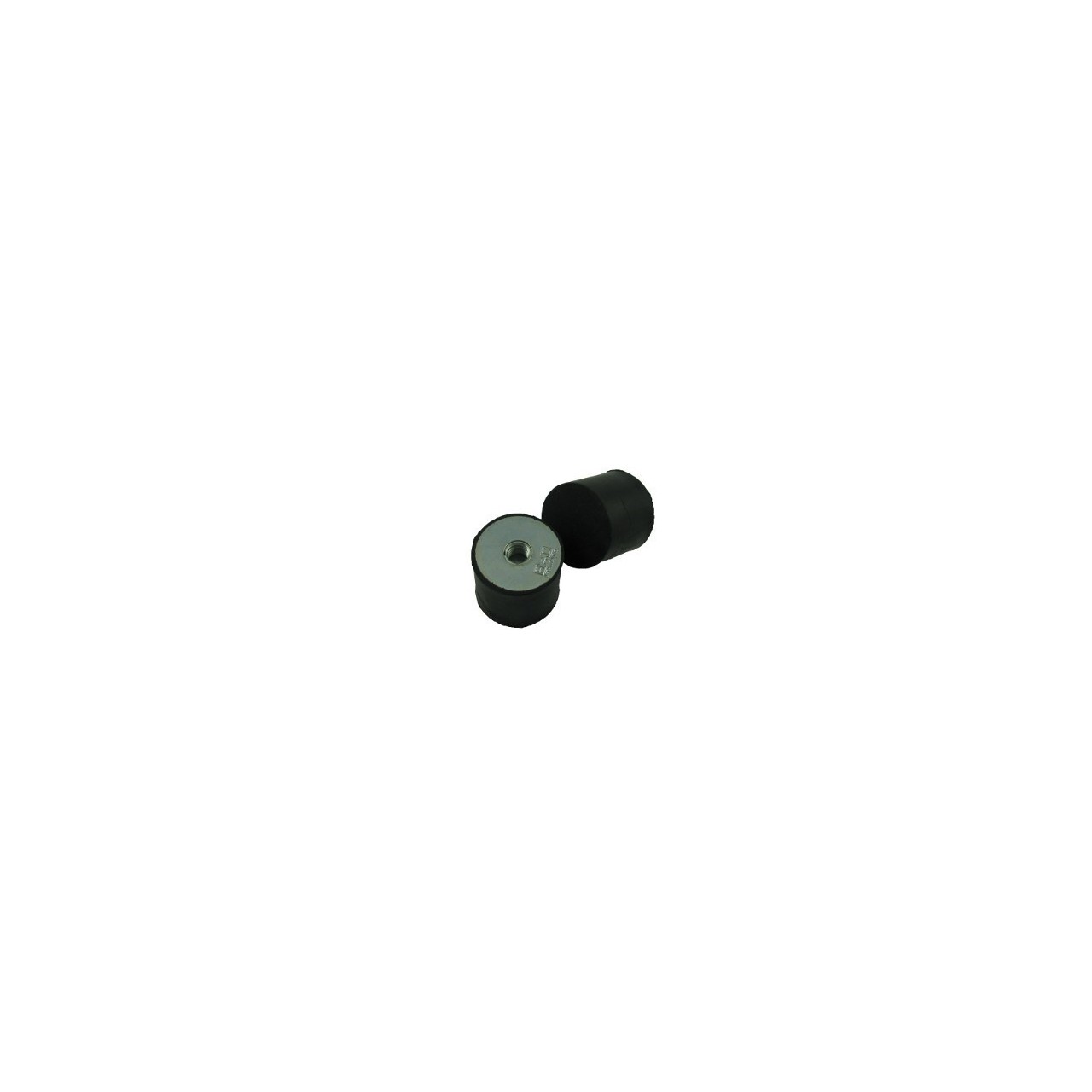

Silentblock cilíndrico hembra E

Características generales

El silentblock cilíndrico hembra E es de AMC, fabricante lider en soportes antivibratorios.

Está fabricado en goma negra.

Tiene un lado con orificio hembra y goma en otro lado.

Características de uso

Su uso principal es como tope, fin de carrera o soporte para contacto de piezas gracias a su goma.

Puede consultar todos los datos técnicos en la ficha adjunta.

Dependiendo de la métrica del tornillo, se puede elegir un diámetro por altura en mm. u otro. Así, podemos ofrecer las siguientes medidas:

• El tornillo de métrica 5 tiene los siguientes diámetros por altura:
  • 12.5X10
  • 12.5X15
  • 12.5X20
  • 16X10
  • 16X15
  • 16X20
  • 16X25

• El tornillo de métrica 6 tiene los siguientes diámetros por altura:
  • 20X8.5
  • 20X15
  • 20X20
  • 20X25
  • 20X30
  • 25.5X10
  • 25.5X15
  • 25.5X20
  • 25.5X25
  • 25.5X30

• El tornillo de métrica 8 tiene los siguientes diámetros por altura:
  • 25.5X10
  • 25.5X15
  • 25.5X19
  • 25.5X22
  • 25.5X25
  • 25.5X30
  • 25.5X40
  • 30X15
  • 30X22
  • 30X25
  • 30X30
  • 30X40
  • 40X20
  • 40X25
  • 40X28
  • 40X30
  • 40X35
  • 40X40
  • 40X45

• El tornillo de métrica 10 tiene los siguientes diámetros por altura:
  • 40X20
  • 40X25
  • 40X28
  • 40X30
  • 40X35
  • 40X40
  • 40X45
  • 50X20
  • 50X25
  • 50X30
  • 50X35
  • 50X40
  • 50X45
  • 50X50
  • 50X60
  • 60X25
  • 60X36
  • 60X45
  • 60X60
  • 70X35
  • 70X50
  • 70X60
  • 70X70

• El tornillo de métrica 12 tiene los siguientes diámetros por altura:
  • 75X25
  • 75X40
  • 75X45
  • 75X55

• El tornillo de métrica 14 tiene los siguientes diámetros por altura:
  • 80X30
  • 80X40
  • 80X50
  • 80X55
  • 80X70
  • 80X75

• El tornillo de métrica 16 tiene los siguientes diámetros por altura:
  • 95X40
  • 95X55
  • 95X60
  • 95X75
  • 105X50
  • 105X75
  • 105X100
  • 120X50
  • 120X75
  • 120X100
  • 130X50
  • 130X75
  • 130X100

• El tornillo de métrica 20 tiene los siguientes diámetros por altura:
  • 150X50
  • 150X75
  • 150X100

Explicaciones plano adjunto

• La letra "C" es la métrica del tornillo (el primer desplegable que se puede elegir).
• Las letras "A" y "B" es el diámetro por la altura en mm. (el segundo desplegable que se puede elegir).
• La letra "H" es la altura del tornillo que no se puede elegir porque viene predeterminado por el tipo de silentblock.

Producto de alta calidad, fabricado por AMC. Consulta aquí el resto de productos fabricados por AMC.
